摘要：音乐喷泉近年来已成为城市景观工程的重要构成部分，本文介绍了在杭州市大剧院水池音乐喷泉工程监理中对质量监督控制的做法，总结出音乐喷泉工程质量监理的相关经验，为今后的音乐喷泉监理工作提供有益的借鉴。本文结合了作者的监理体验论述了在喷泉安装中给排水、电气照明各系统所须注意的施工质量监理要点。

关键词：音乐喷泉、安装监理、质量控制、经验总结
一、引言
    作为人工水景的重要表现形式，音乐喷泉景观近年来在城市现代景观工程中得到了越来越广泛的应用，但在施工质量监理过程中尚缺乏系统指导理论。音乐喷泉安装需融合音响、给排水、电气照明多个领域的专业技术才能营造出赏心悦目的景观。本文结合笔者在杭州市大剧院音乐喷泉工程的施工监理中的一些经验，分析在喷泉施工质量监理中需注意的要点，用以指导以后类似工程的监理工作。
二、本案例工程概况
    本案例位于杭州钱江新城核心区，大剧院音乐喷泉系统占地约5000平米，采用了流线型设计手法，简洁流畅，整体创意为古代如意造型，形似一直盛开的花朵，寓意繁花似锦，如意昌盛，是代表新杭州形象的重要工程。音乐喷泉分四路供电，设置四个低压配电柜35个控制柜，总用电量约为950千瓦。音乐喷泉总共安装了246台卧式潜水泵。 喷泉照明采用12V安全电压供电，照明光源为水下LED彩灯，800多个LED彩灯结合整个广场周边的地埋灯和投射灯形成整个广场的景观照明系统。
三、音乐喷泉施工质量监理顺序
    施工设计——图纸会审与设计交底——设备材料采购、预制加工——清理现场、完善施工水电设施——音乐喷泉钢格栅架制作安装——喷泉管道安装、喷泉设备安装——机电装置安装、喷头安装——电控柜、电气系统安装——水下电缆敷设——工控安装——音响弱电安装——远程控制系统安装——艺术编排——设备单机及部件调试———系统综合调试——设备综合试运行——验收交付
四、音乐喷泉施工质量监理控制要点
1、施工前要把好审核施工组织设计关。
    音乐喷泉工程系统的安装应单独编制施工组织设计，并应包括与土建施工、设备安装、装饰装修的协调配合方案及安全措施等内容。审批施工组织设计，要处理好质量和效果，设计与施工，以最小的消耗，最优化的方案，最简便的施工手段，获取最大的效益，按质按期地完成音乐喷泉工程。要认真进行施工设计图纸会审工作，做好技术交底，对关键性施工环节及预见性的质量通病制定切实有效的管理措施，确保音乐喷泉工程质量。
2、防水电缆的敷设质量控制。
    防水电缆敷设时必须先放好样，一整条电缆中间不允许有接头，防水电缆与水泵电机的接线处采用PVC盒子里面灌注环氧树脂防水。环氧树脂胶要按照规定的比例调配，第一步先要做调配试验，通过试验结果最终确定配合比，灌胶前要将防水电缆的接头清理干净，没有泥沙、油污、水痕等，然后用乳胶带半叠包两层，接着用半叠包聚乙烯粘胶带2—3层（两端超出乳胶带10毫米），最后将接头装进PVC盒子里面灌注环氧树脂，环氧树脂灌胶完成后要留足够时间让树脂凝固，不能仓促放水淹没。灌胶凝固到位时还要将接头完全浸入水中24小时后用表测定其绝缘电阻，整条电缆（包括接头）的绝缘电阻必须低于电机对地的绝缘电阻。

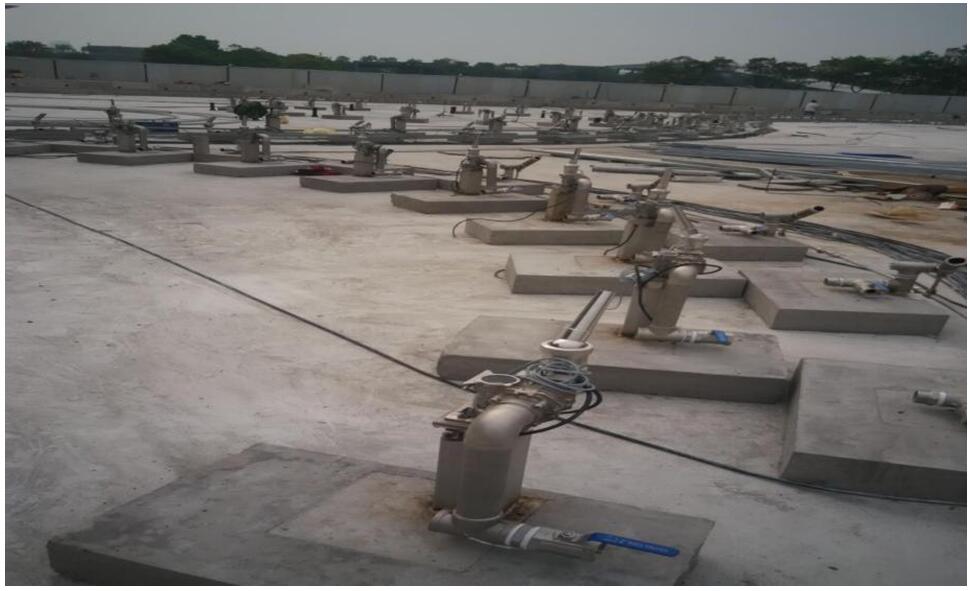

（本案例图例一）

3、光纤敷设的质量控制。
    光纤电缆应敷设前先进行光纤导通检查。控制光纤的敷设最好安排在防水电缆敷设完成后进行，如果先敷设光纤那么成品光纤在交叉施工时很容易损坏。安装光纤要采用套管妥善保护，尽可能防止碰、撞、折、压，由于敷设好的成品光纤保护不到位造成调试阶段控制光纤更换的情况经常会发生，所以必须重点强调这一点。
4、喷头安装的质量控制。
    数维摇头龙喷头安装与固定，是质量控制的关键。喷头质量以及施工质量的好坏对整个喷泉系统的效果起到最直接的影响，所以在喷头的施工质量控制中必须做到：
    1） 由于国内生产的喷头质量参差不齐，水形质量极不稳定，所以须对进场的每只喷头逐个验收。
    2）管网安装完成并进行冲洗后，才能安装喷头。
    3）喷嘴前应有不小于20倍喷嘴直径的直线管段或设整流装置。
    4）应根据溅水不得溅至水池外面的地面上，确定喷头距池边缘的距离。
    5） 同组喷泉用喷头的安装形式应尽量相同。
    6） 隐蔽安装的喷头，喷口出流方向上不应有障碍物

摇摆喷泉的位置与运动速度的变化是产生摇摆水型潇洒风景的重要原因，喷泉摇摆机构的位置传感器应当是防水的不接触定位装置。经常采用有磁铁感应的霍尔传感器、光纤引导的光电传感器或磁铁吸引的旋转位置编码器。调试时需要手动调整喷头的喷射角度，按设计要求调试喷泉水形。本案例采用光纤引导的光电传感器。

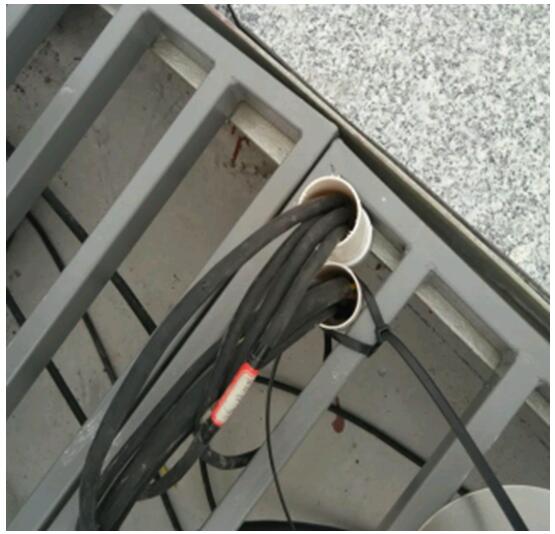

（本案例图例二）

5、潜水泵安装的质量控制
    水泵流量和扬程应按所选喷头形式、喷水高度、喷嘴直径和喷嘴数量，以及管道系统的水头损失等经计算确定。水泵流量、扬程应留有计算值的10%～15%的余量。水下水泵宜选用潜水泵，本案例选用卧式潜水泵。水泵电路要严格安装电流、电压测量表及短路保护，否则不得运行不得投入使用，以免发生故障导致电机烧坏。
    潜水泵安装需要注意事项 如下：
    A、安装时，输水管用橡胶垫垫平，螺栓均匀对称拧紧。 B、要求电机上端距动水面不少于0.5米。 C、潜水泵入水深度（静水位）不超过60米，动水位距进水节不少于0.5～1米，否则容易损坏水泵橡胶轴承和烧毁潜水电机。D检查并消除因配管加载在的泵上的载荷,与对中同时进行。E、潜水泵轴线与总管轴线平行或垂直 F、同组喷泉用的潜水泵安装在同一高程上。G检查轴是否同心。电机端绝对不高出泵头端，卧式安装夹角在0～-15之间。
    安装完成时要检查潜水泵安装方向是否正确。在设计负荷下连续运转2h，潜水泵应工作正常，无渗漏，无异常震动和声响，电机电流和功率不超过额定值，温度在正常范围内。
6、水下灯安装的质量控制
    严禁用220V电压试灯；安装水下灯防水一定要过关；水下灯离控制灯的变压器不能过远，太远的话虽然灯是好的，达不到一定电压，灯也不会正常亮。
    水下灯具的防护等级要求达到IP68；安装时需要调整光源的角度、使喷泉水形的光效效果最佳；水下彩灯等主要电气设备必须采取漏电保护，漏电保护器额定漏电动作电流≤30mA。灯光设备要先试运行2小时，观察灯光设备的颜色、角度、防水性能及其工作是否正常。调试正常后，电气照明器具以系统进行通电试运行，系统内的全部照明灯具均开启，同时投入运行，运行时间为24小时。 全部照明灯具通电运行开始后，及时测量系统的电源电压负荷电流，运行过程中每隔8小时测量记录一次，直到24小时运行完
为止。
7、音响系统安装的质量控制。
    音乐喷泉音响系统中音箱安装位置的选定，也不能忽视。如果简单地把音箱挂在墙上，就很可能会带来回音，影响音乐喷泉的音响效果。所以要选择高度合适的美观大方的音箱杆，音箱杆和音箱的颜色还要与现场环境协调一致。

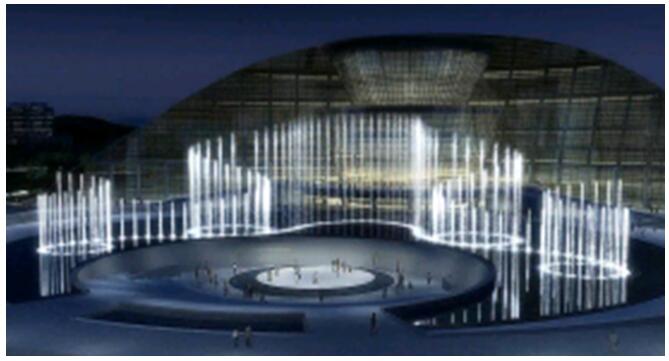

（本案例附图三）

五、本案例的施工质量监理时的教训
    1、大剧院水池等电位施工时土建单位与喷泉安装施工单位出现了扯皮推诿
    2、敷设好的光纤成品保护不到位，调试时不得不重新更换光纤
    3、调试时原采购进场的控制电脑32位不能满足音乐喷泉系统调试要求，不得不更换成64位控制电脑
    4、喷泉调试时电磁阀不能正常工作，不得不更换相关线路低压柜中的变压装置，原因没有充分考虑电磁阀与控制室低压柜变压器出线的距离。
    5、潜水泵进场时施工单位没有按照招投标文件的品牌要求，被退场处理重新采购，对音乐喷泉安装进度造成了严重影响。
六、结束语
    音乐喷泉安装质量监理中要严格工序交接质量验收，要严格音乐喷泉安装的全过程质量控制，要着重关键安装工序施工质量细节的把关，质量监理的目标是要达到节能、高质量、高品位、更高艺术效果的自动化智能控制音乐喷泉的效果。

参考文献：
1、<水景喷泉工程施工技术规程》（CECS218：2007）
