王军

（公海赌赌船官网监理公司，浙江 杭州 310012）

【摘 要】：园林绿化及配套设施为现代人休息娱乐的重要场所，地形的高差能起到阻挡视线和分隔空间的作用，那么，造型的美观流畅直接影响影响人的感观。这种采用等高线控制的方法适用于土丘式和沟壑式等地形塑造，结合全站仪自由测站，施测速度快，便于整个绿化工程控制，有效避免了坟堆、绝壁、阶梯等影响美观流畅的现象。
【关键词】：地形塑造；等高线；坟堆；绝壁；美观流畅
1.工程概况
      乐清中心区胜利河塘改造工程，场地西邻滨江路，与霖霄路、体育场南路、旭阳路、晨曦路、东山路、北界路等多条规划中道路相邻。场地东临防洪堤，堤外即是乐清湾，与海相邻，基地全长3645.98米，两岸平均宽160米，河流宽30-60米，河道两侧均为园林绿化，北侧堆坡数量多，占地面积较广阔，地形造型的好坏直接影响整个绿化部分。场地上层苗木为水杉、女贞、金合、沙朴、紫薇、芙蓉等等合计12092株，下层苗木为黄菖蒲、洒金珊瑚、金叶大花六道木、金钟花、棣棠等95种，本文以整个工程的图幅五部分为列。
2.工艺流程

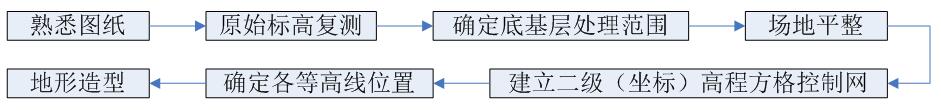

图1 工艺流程图

3.平面图

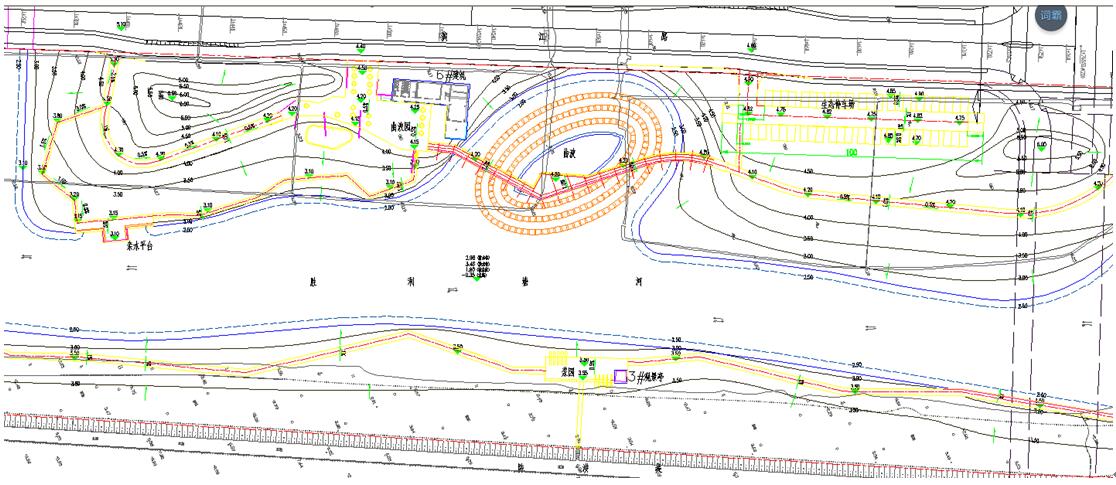

图2 图幅五竖向平面图

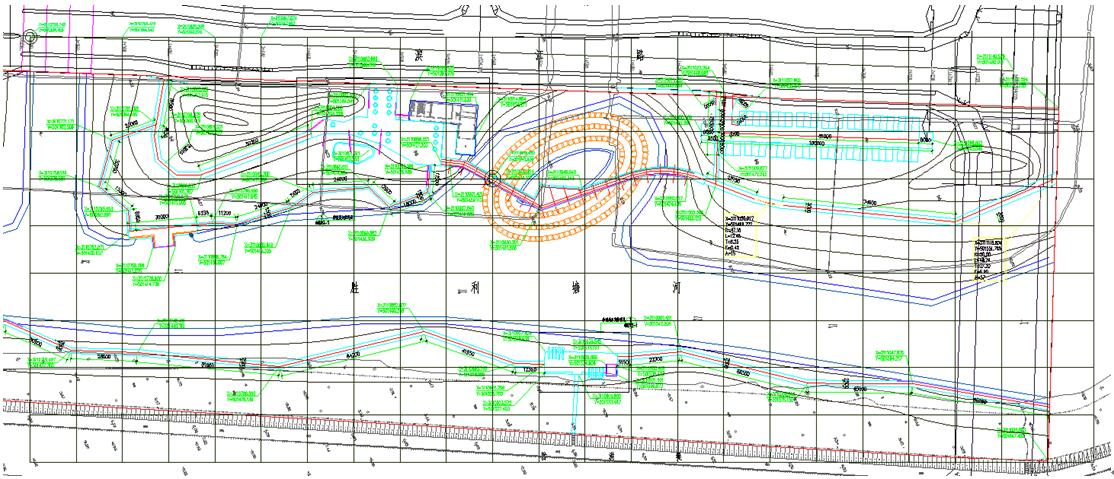

图3 图幅五定位平面图

4.确定底基层土方处理范围
      结合地质勘测报告资料、已审查合格的施工图以及施工现场查勘可知图幅五北侧为养殖场，淤泥较深需要进行处理，本工程承包单位根据设计单位建议清理部分淤泥然后采用大粒径青石回填至2.2m左右，保证小乔木与灌木最小土层厚度，减少苗木死亡率。
5.建立二级（坐标）高程方格控制网
      BM1、BM2、BM3、BM4、BM5、BM6为勘测院给定的高程与平面基准点，高程采用黄河高程，坐标定位采用乐清城市坐标系。经DS3水准仪、NTS312B全站仪复测后BM1、BM2符合整个工程测量要求，以BM1为起始点建立四等闭合水准控制网与一级闭合导线控制网，然后结合已建立的首级闭合导线控制网建立20M×20M二级方格控制网,最外层的控制桩做好保护措施，以便地形造型完成后依据方格控制网对苗木进行定位放线，以确保原设计单位设计意图不变，方格网确定后在做好标识，并在图纸上标出坐标及对应高程。
6.地形造型控制
      采用NTS312B全站仪架设在任何方格网点上并做好定向，放样前复测二个以上网点坐标，符合要求后对图2中3.0M等高线进行放样，并按照直段部位每隔10M扦插彩旗，弯曲段每隔5m扦插彩旗，然后施工机械将运来的客土进行堆坡，每次铺设土层厚度为25-30CM,本次按30CM铺设，每铺设一层时均进行压实，压实完成后采用全站仪自由测站的方法对3.0M等高线标高复测，合格后对3.5M等高线进行放样，仍然按上述步骤依次施工到6.5M，最后采用人工修坡的方式控制各等高线处土方高出5CM以抵消微量沉降，保证地形美观流畅、起伏自然。

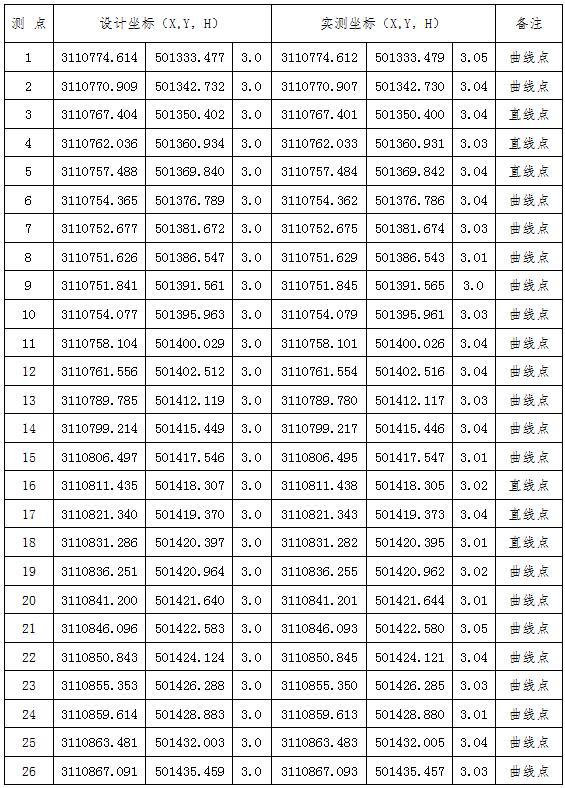

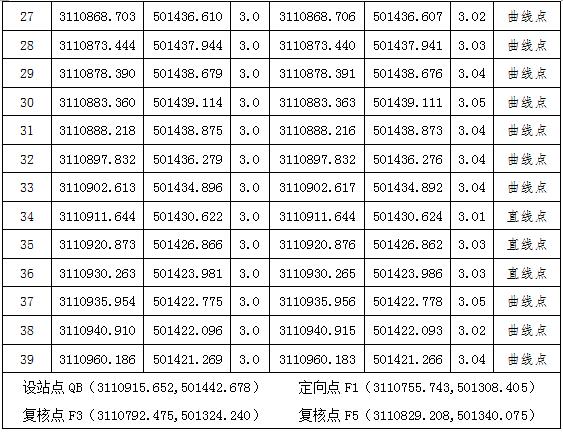

表1：曲波桥左侧堆坡处3.0M等高线设计与实测

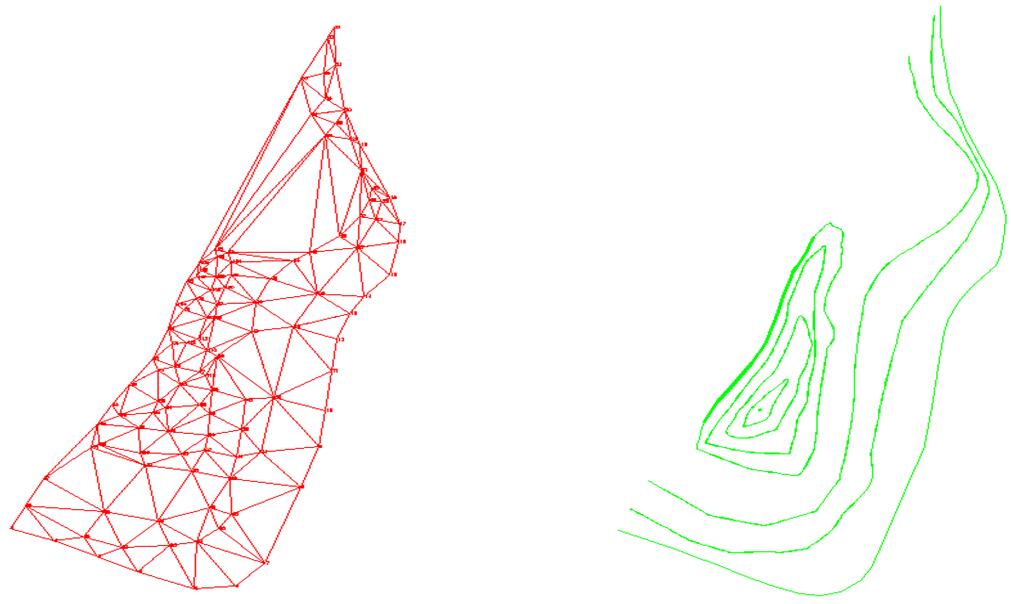

以上实测标高为全站仪自由测站得出。人工修坡完成后通过全站仪数据采集功能采集该完成的坡体的三维坐标，然后用数据线连接全站仪与电脑提取数据文件并技术处理成dat文件，利用CASS展会高程点建立三角网生成等高线，与原设计图纸等高线对比，基本吻合则堆坡满足设计图纸要求，如下图为图幅五左侧完成后的坡体三角网与等高线。

7.结语
      地形造型时等高线范围的确定需严格按照要求控制直线段与曲线段的距离，同时考虑施工方便可适当放宽要求，以保证各层等高线满足设计要求，各层土方应及时压实，避免应沉降与水土流失而影响实体质量，压实至各层等高线时及时进行实测，施工至坡体最高点后做好人工修坡工作，防止凹陷、阶梯等外观缺陷，以便满足坡体美观流畅要求，修坡工作完成后用全站仪三角高程或GPS数据采集，CASS生成等高线图与设计基本吻合则满足设计要求。


参考文献
[1]工程测量规范(GB50026-2007)
[2]园林绿化工程施工及验收规范（CJJ 82-2012）
[3]测绘工程施工现场操作技术规范与执行标准实用手册
[4]测绘综合能力
